一、產品概述：

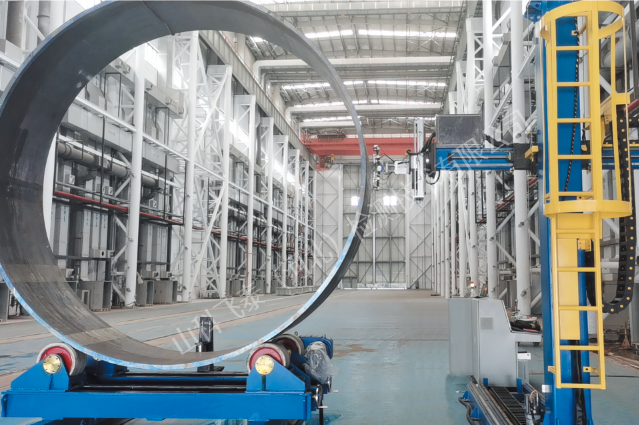

   本設備適用于鈦合金管直縫和環縫檢測。整套系統集成在一個4軸檢測平臺上，水、電可快捷插拔，平臺放置鈦合金管側方。檢測直縫時把鈦合金管直縫旋轉至側方，檢測探頭調整至焊縫位置然后將探頭放置在焊縫兩側，探頭開始噴水檢測，檢測平臺沿地軌行走至焊縫結束位置，檢測時通過激光焊縫跟蹤裝置判斷焊縫位置對探頭架進行調整，

達到精確檢測的目的。

    檢測環縫時將探頭架旋轉90度，將探頭架騎在環縫上，旋轉鈦合金管一周對環縫進行檢測。

    系統采用計算機控制與信號實時采集處理相結合技術，利用相控陣數字超聲探傷儀在高速計算機的支持下實現自動檢測缺陷，自動評估缺陷，顯示并記錄（缺陷）回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。

二、主要參數

● 檢查缺陷的種類：焊縫內外缺陷

● 探傷線速度：0.3—2.5m/分鐘

● 頻率：超聲0.5 MHz –5MHz

● 誤報率：≤2%（針對標準試樣）

● 漏檢率：≤0%（針對標準試樣）

● 探傷鋼管直徑：φ500-φ5000

● 探傷鋼管壁厚：48 mm

● 鋼管直線度：≤1.5/1000mm

● 檢測標準: NB/T 47013.15-2021

● 承壓設備無損檢測：相控陣超聲檢測

● 檢測等級：B級

● 檢出缺陷后處理：即時給出聲光報警信號

● 探頭型號：2.5L32

● 設備采用相控陣探傷：采用128陣元儀器；縱向缺陷、豎通 孔缺陷探傷，利用4個32陣列相控陣探頭探傷內外表面縱

   向刻槽缺陷和豎通孔缺陷。
